逆潮流防止制御装置

太陽光を、
余さず使う。

逆潮流防止型 自家消費用 太陽光発電(余剰蓄電・売電)制御装置。目標電力値(買電の最小値)を設定するだけで、太陽光の発電電力をリアルタイムに自動制御し、電気を送電網へ逆流させません。特許技術を用い、DenGX が開発・製造・販売しています。

特許技術
第6414870号
リリース
2024.3
導入実績
1,225kW
JEMA 表彰
奨励賞2025年度

FOR YOU

こんなお悩みに

  • 太陽光を増やしたいが、
    逆潮流が心配
  • 休日は工場が止まり、
    発電が余ってしまう
  • 余った電気を蓄電池に回して
    有効に使いたい

HOW IT WORKS

しくみ

買電用の電力量計から瞬時電力を取り込み、
パワーコンディショナー(PCS)の出力を制御します。

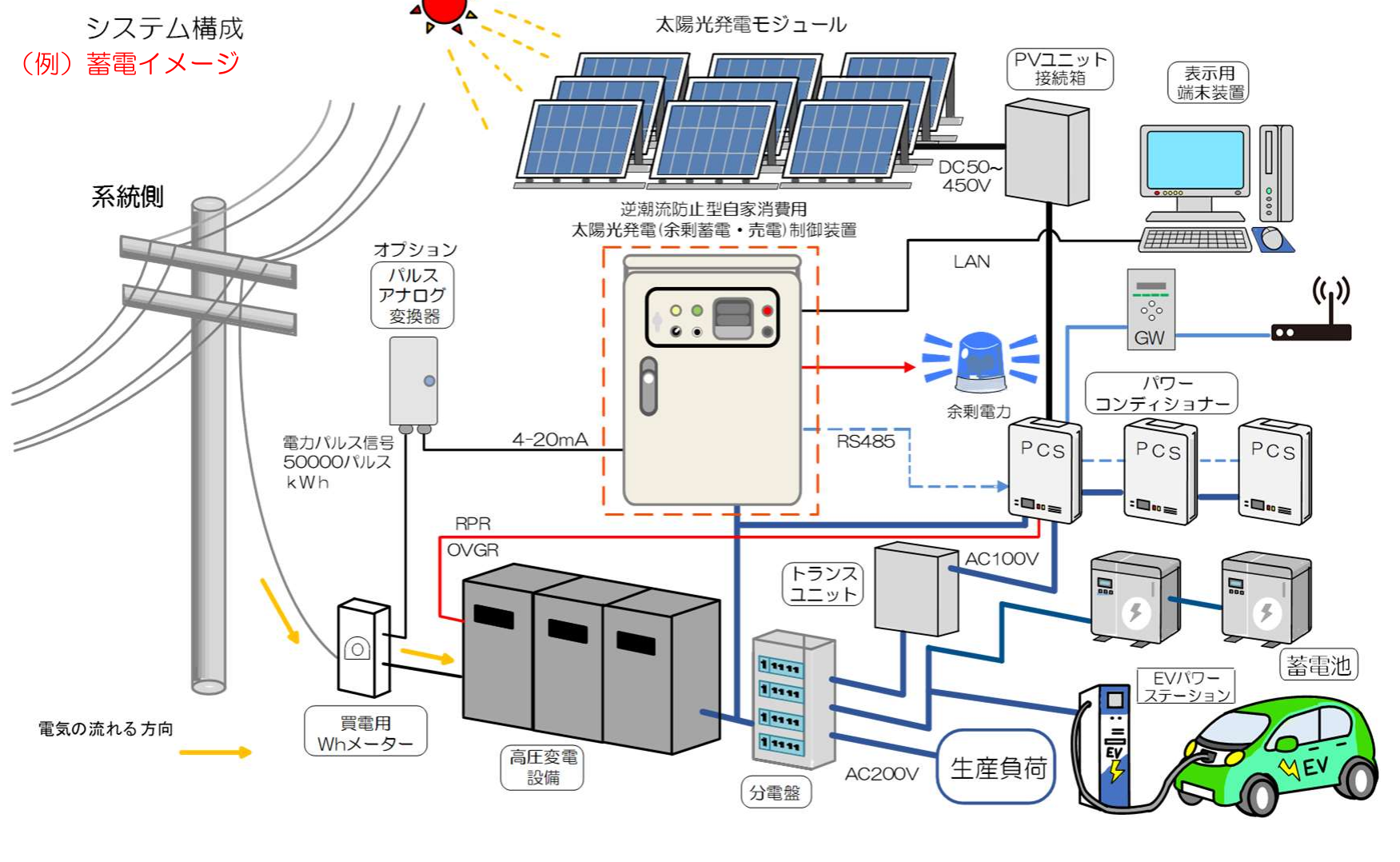

逆潮流防止型 太陽光発電蓄電制御装置を中心としたシステム構成図。系統、買電用Whメーター、高圧受変電設備、分電盤、生産負荷、太陽光発電モジュール、PV接続箱、パワーコンディショナー、蓄電池、EV充電器、表示用端末がつながっている
システム構成(例:蓄電あり)。制御装置は、買電用メーターの電力パルス信号を取り込み、RS485 でパワーコンディショナー(PCS)の出力を制御します。
  1. 01

    目標電力値を決める

    買電の最小値(例:20kW)を設定するだけで運用を始められます。自家消費システムの設計が容易です。

  2. 02

    瞬時電力を取り込む

    買電用 Wh メーターの電力パルス信号を、オプションの変換器で 4-20mA に変換して取り込みます。

  3. 03

    PCS の出力を自動で制御する

    目標電力値を基準に PID 動作で発電電力を制御し、RS485 で PCS に出力抑制の信号を送ります。

  4. 04

    状態を確かめる

    LAN 経由で、表示用の端末から運転状態を確認できます。余剰電力が出たときは外部装置へ通知します。

EXAMPLE

平日と休日の動き

例:生産負荷 平日400kW/休日100kW、
太陽光 300kW、目標電力値 20kW の場合

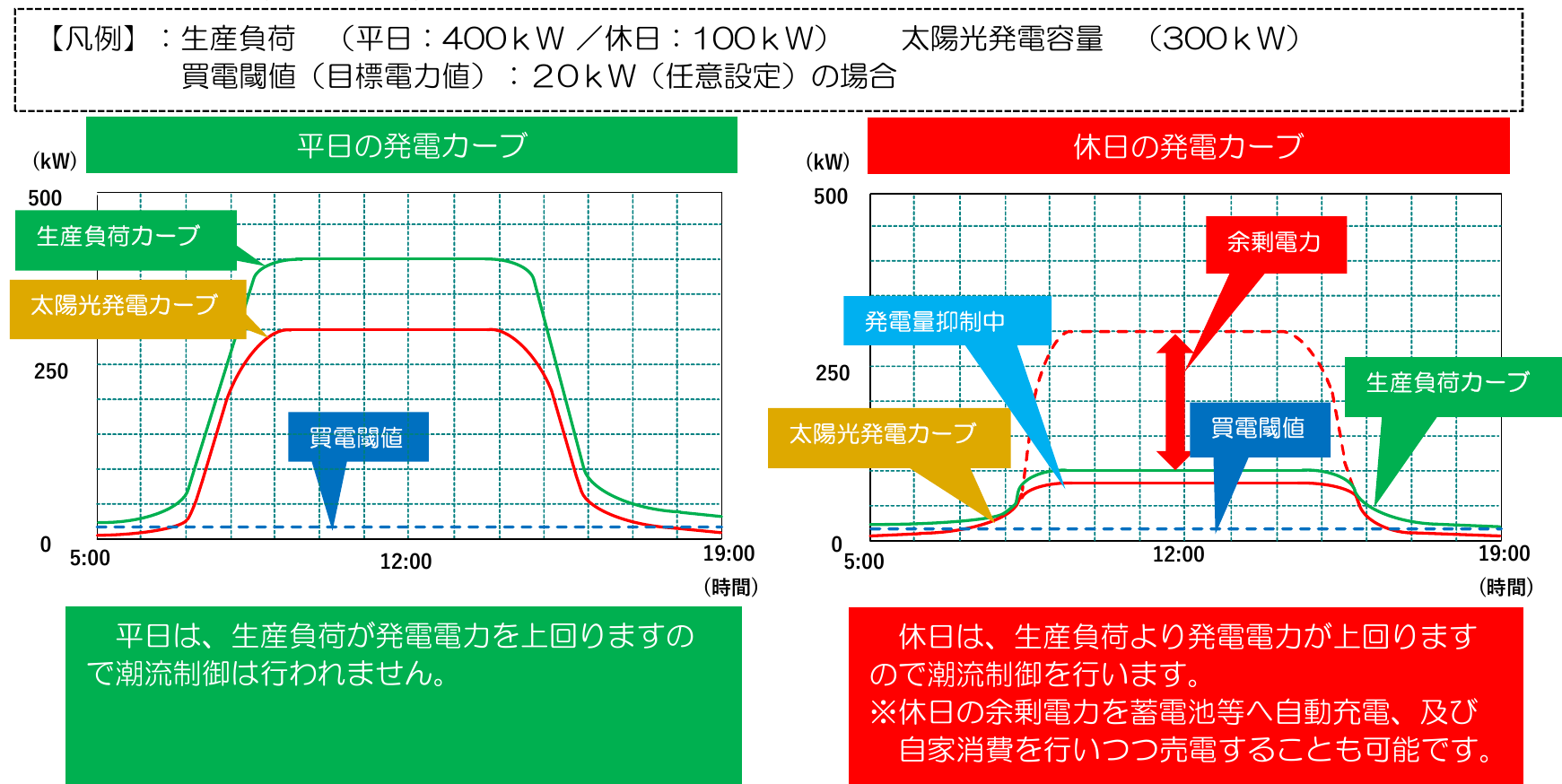

平日は生産負荷400kWが太陽光300kWを上回るため制御しない。休日は生産負荷100kWに対し、発電を80kWに抑えて逆潮流を防ぎ、余った分は蓄電池への充電に使えることを示すグラフ
平日と休日の発電と負荷の動き(イメージ)
  1. 平日

    太陽光はフル出力

    生産負荷が発電電力を上回るため、潮流制御は行いません。

  2. 休日

    PCS の出力を抑えて逆潮流を防ぐ

    発電電力が生産負荷を上回るため、PCS に出力抑制(逆潮流防止)を行います。

  3. 余剰

    蓄電池へ自動で充電

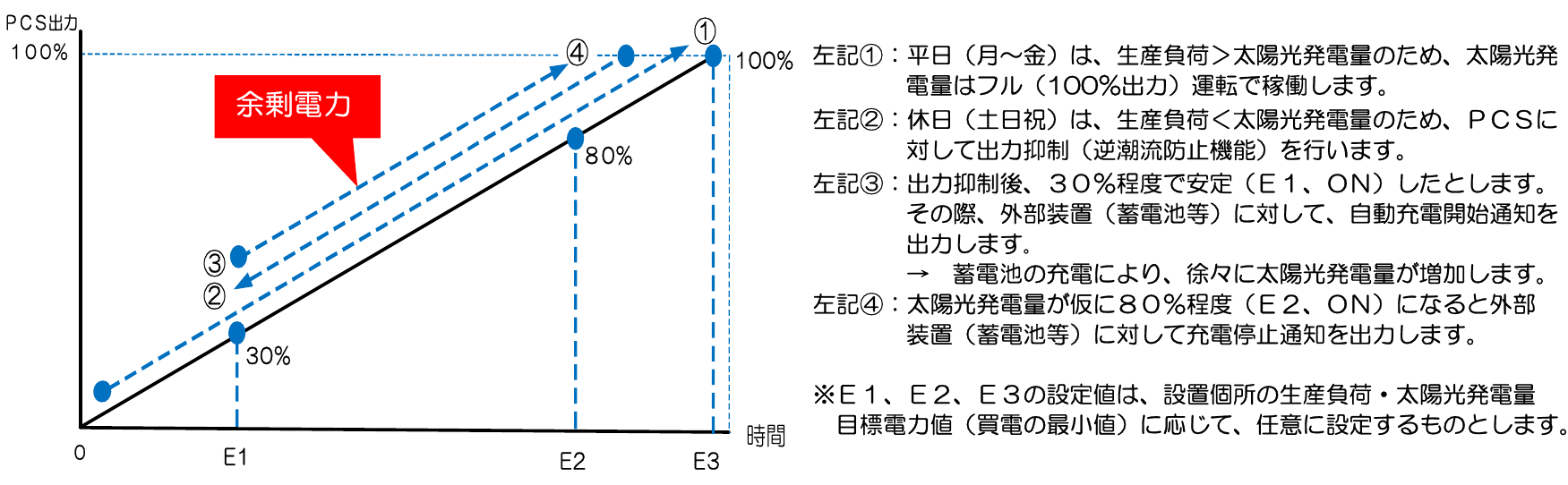

    出力抑制が約30%で安定(E1)すると充電開始を通知し、発電量が約80%(E2)になると充電停止を通知します。設定値は現場に合わせて任意に決められます。

INSTALLATIONS

導入実績

工場・販売店・学校など、
全国の施設で稼働しています。

6施設の合計1,225kW

  • ガラス加工工場(新潟県)の設置例

    ガラス加工工場

    新潟県600 kW

    屋内の壁面に設置

  • 小麦粉袋製造工場(千葉県)の設置例

    小麦粉袋製造工場

    千葉県350 kW

    屋外の高圧受電設備に設置

  • 自動車販売店(熊本県)の設置例

    自動車販売店

    熊本県100 kW

  • 私立中学高等学校(東京都)の設置例

    私立中学高等学校

    東京都100 kW

  • 鉄鋼加工工場(佐賀県)の設置例

    鉄鋼加工工場

    佐賀県50 kW

    パワーコンディショナーと並べて設置

  • 放熱器製造工場(山梨県)の設置例

    放熱器製造工場

    山梨県25 kW

    屋外の壁面に設置

kW は各施設の太陽光発電設備の容量です。施設名は掲載していません。

AWARD

日本電機工業会(JEMA)の
奨励賞を受賞

電機業界の技術開発の功績を表彰する
「電機工業技術功績者表彰」で評価されました。

表彰2025年度(第74回)電機工業技術功績者表彰
主催一般社団法人 日本電機工業会(JEMA)
賞奨励賞(電力部門)
功績の題目逆潮流防止型自家消費向け太陽光発電制御装置(ピークカット機能搭載)の開発
受賞者株式会社DenGX 大草 幸一・西川 一明・山田 祐樹
発表2025年10月16日

再生可能エネルギーの利用効率を高め、電力のピークカットを実現することで、CO₂ 排出削減と電気料金の削減に寄与する点が評価されました。
出典:JEMA「2025年度(第74回)電機工業技術功績者表彰 受賞者及び功績概要」(PDF) くわしくは受賞のお知らせと受賞の裏側をご覧ください。

日本電機工業会 2025年度 電機工業技術功績者表彰祝賀パーティで、表彰状とトロフィーを持つDenGXの社員
2025年度 電機工業技術功績者表彰 祝賀パーティにて

SPECIFICATIONS

主な仕様

  • 開発・製造・販売 DenGX
  • 設置工事 協力会社
供給電源AC100V ±10%(商用)
消費電力85W以下
動作条件0〜+50℃(屋外仕様)
入力(瞬時電力)4-20mA 入力
出力無電圧接点(最大電圧 AC250V/DC125V、最大電流 3A)
RS485(PCS 制御信号入出力)
表示部買電設定値/現在使用電力値(操作部スイッチで設定)
寸法幅505 × 高さ730 × 奥行200mm(突起物を除く)
質量26kg
塗装色2.5Y9/1 半ツヤ(近似色)

特許技術(特許第6414870号)を用いた製品です。

DenGX の逆潮流防止制御装置の実機。白い屋外用の筐体で、窓の奥に表示器とスイッチが並ぶ

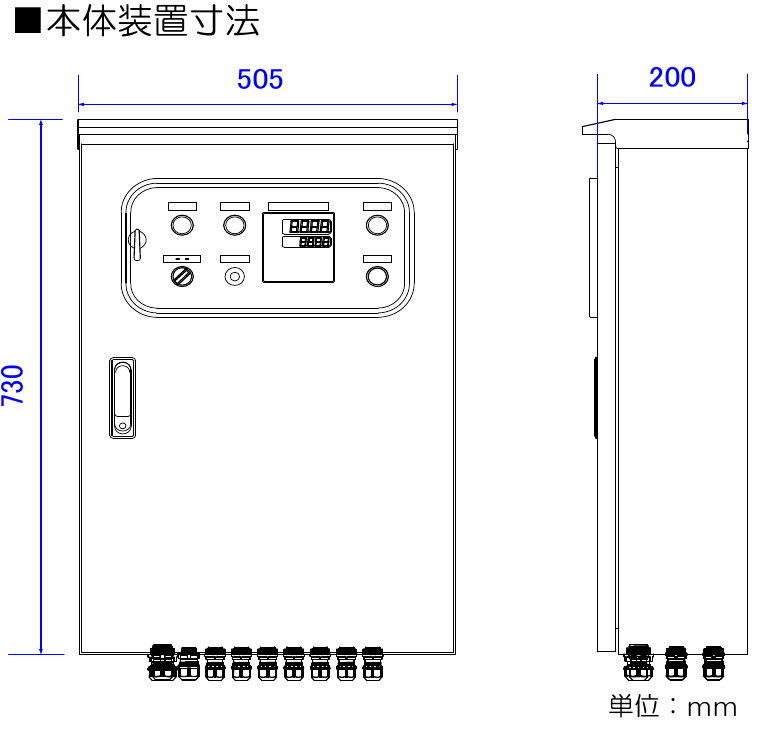

逆潮流防止制御装置(設置例)。寸法は 幅505 × 高さ730 × 奥行200mm

FAQ

よくある質問

逆潮流とは何ですか?

太陽光で発電した電気が施設内で使い切れず、電力会社の送電網へ逆向きに流れ出すことです。自家消費型の設備では、電力会社との契約上、逆潮流を防ぐ仕組みが求められることがあります。

どのように逆潮流を防ぎますか?

買電の最小値(目標電力値)を設定しておくと、受電点の電力を見ながら PCS の出力を PID 制御で自動調整し、発電が使用量を上回る分だけ出力を抑えます。使用量が多い日は太陽光をフル出力で使えます。

余った電力はどうなりますか?

蓄電池や EV パワーステーションと連携すると、余剰電力を自動で充電できます。自家消費しながら売電する運用にも対応しています。

設置工事まで依頼できますか?

はい。装置の開発・製造・販売は DenGX が行い、設置工事は協力会社が担当します。ご相談の窓口は DenGX です。

どんな施設で使われていますか?

工場(ガラス加工・製袋・鉄鋼加工・放熱器製造)、自動車販売店、学校などで稼働しています。太陽光発電設備の規模は 25kW から 600kW までの実績があります。

受賞歴はありますか?

はい。一般社団法人日本電機工業会(JEMA)の「2025年度(第74回)電機工業技術功績者表彰」で、「逆潮流防止型自家消費向け太陽光発電制御装置(ピークカット機能搭載)の開発」が奨励賞(電力部門)を受賞しました。

CONTACT逆潮流防止制御装置の
導入をご相談ください。
設備の規模や太陽光の容量をお知らせいただければ、構成とお見積りをご案内します。
お見積り・お問い合わせ
